FA系列全自动一体化净水器
一、概述
该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本厂生产的JY型自动加药装置及消毒设备，即可成为一个具有全套功能的小型净水站。
本系列净水装置，不仅适用范围广，处理效果好，出水水质。
二、主要性能参数
沉淀区设计表面负荷：7-8m3/m2·h 过滤速度：8～10m/h 总停留时间：40-45min
进水浊度：≤3000NTU 出水浊度：≤3NTU 进水水压：≥0.06MPa
反洗强度：14～16L/m2·S 反冲时间：4～6min（可调）
卵石垫层高度：400mm 过滤层高度：800mm
三、适用范围
l、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂、作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
3、对高纯水、饮料工业用水，锅炉用水等作前置水处理的预处理设备。
4、用于各类工业循环水系统，可有效而人幅度地提高循环用水水质。
5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。
四、产品特点
1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。
2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。
3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
5、新颖独创的集水系统及最低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。
6、净水系统自动化，既保证了净水系统的高效过渡，（在原水浊度小于3000mg/L时，滤后水浊度可保持在3mg/L以下）又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。
7、自耗水率低约在<5%左右，对节省有限的水资源起着积极的作用。
8、占地面积小，与一般净水构筑物相比，可节省占地50%以上，高度在4.10米左右，市内外均可安置。
9、便于扩建、改造、再用、便于搬迁或易地再用。
五、设备规格
|
项目
|
处理水量（m3/h）
|
外型尺寸（m）
|
运行重量（t）
|
DN1
|
DN2
|
DN3
|
DN4
|
|
型号
|
L×B×H
|
|
PK-FA-5
|
5
|
1.8×1.8×4.5
|
20
|
65
|
80
|
80
|
65
|
|
PK- FA -10
|
10
|
1.8×2.1×4.5
|
25
|
65
|
80
|
80
|
65
|
|
PK- FA -15
|
15
|
2.0×2.5×4.5
|
30
|
65
|
80
|
80
|
80
|
|
PK- FA -20
|
20
|
2.2×3.1×4.5
|
40
|
80
|
80
|
80
|
100
|
|
PK- FA -30
|
30
|
2.6×3.3×4.5
|
50
|
100
|
80
|
80
|
125
|
|
PK- FA -40
|
40
|
3.0×3.9×4.5
|
70
|
100
|
80
|
80
|
150
|
|
PK- FA -50
|
50
|
3.4×4.6×4.35
|
90
|
100
|
100
|
80
|
150
|
|
PK- FA -60
|
60
|
3.8×4.6×4.35
|
100
|
125
|
100
|
80
|
150
|
|
PK- FA -75
|
75
|
5.1×4.6×4.35
|
130
|
125
|
100
|
80
|
150
|
|
PK- FA -80
|
80
|
5.4×4.6×4.35
|
140
|
150
|
100
|
80
|
150
|
|
PK- FA -100
|
100
|
6.8×4.6×4.35
|
170
|
150
|
100
|
80
|
200
|
|
PK- FA -125
|
125
|
8.5×4.6×4.35
|
210
|
150
|
100
|
80
|
200
|
|
PK- FA -150
|
150
|
10.2×4.6×4.35
|
250
|
200
|
100
|
80
|
250
|
|
PK- FA -175
|
175
|
11.9×4.6×4.35
|
300
|
200
|
100
|
80
|
250
|
|
PK- FA -200
|
200
|
13.6×4.6×4.35
|
340
|
200
|
100
|
80
|
300
|
|
PK- FA -250
|
250
|
17.0×4.6×4.35
|
420
|
250
|
100
|
80
|
300
|
|
PK- FA -300
|
300
|
20.4×4.6×4.35
|
500
|
250
|
100
|
80
|
350
|
六、结构示意图
|
管口名称
|
|
DN1
|
进水口
|
|
DN2
|
排泥口
|
|
DN3
|
排污口
|
|
DN4
|
出水口
|

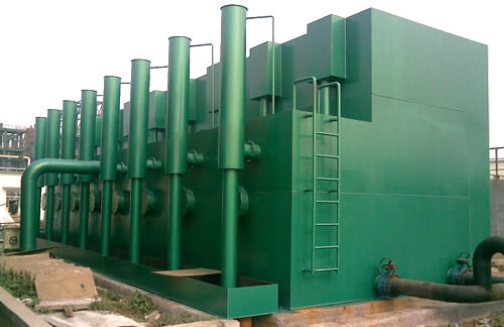

七、设备图片：
